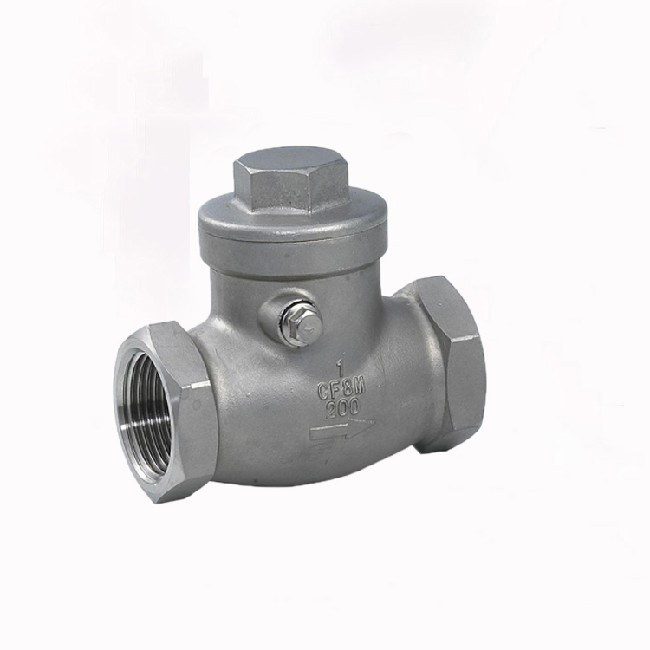

內螺紋連接止回閥H14W產品概述:
H14W 不銹鋼內螺紋旋啟止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故
H14W 不銹鋼內螺紋旋啟止回閥--執行標準
設計與制造 | 結構長度 | 壓力-溫度等級 | 連接法蘭 | 試驗與檢驗 |
GB12236 | GB12221 | GB9131 | JB/T74-94 | JB/T9092-1999 |
H14W 不銹鋼內螺紋旋啟止回閥--壓力試驗
公稱壓力 | 試驗壓力(MPa) | 適用溫度(℃) | 適用介質 | ||||
強度試驗 | 密封試驗 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | ||
1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介質 |
2.5 | 3.8 | 2.8 | |||||
4.0 | 6.0 | 4.4 | |||||
6.4 | 9.6 | 7.1 | |||||
10.0 | 15.0 | 11.0 | - | ||||
16.0 | 24.0 | 17.6 | |||||
25.0 | 37.5 | 27.5 | |||||
H14W 不銹鋼內螺紋旋啟止回閥--主要零件材料及性能
零件名稱 | 材料編號 | |||
閥 體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥 蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥 瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
搖 桿 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥 座 | 25 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
銷 軸 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
密封環、墊片 | 包覆墊 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
H14W 不銹鋼內螺紋旋啟止回閥--主要技術尺寸
公稱壓力 | 公稱直徑 | 主要外形尺寸及連接尺寸(mm) | 重量 | |||||||
L | D | D1 | D2 | b-f | z-d | D3 | H | |||
1.6 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4--14 | 140 | 130 | 14 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4--18 | 150 | 140 | 16 | |
40 | 200 | 145 | 110 | 85 | 16-2 | 4--18 | 160 | 150 | 18 | |
50 | 230 | 160 | 125 | 100 | 16-2 | 4--18 | 185 | 160 | 22 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4--18 | 215 | 177 | 26 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 235 | 187 | 33 | |
100 | 3540 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 202 | 39 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 285 | 227 | 57 | |
150 | 480 | 280 | 240 | 210 | 24--3 | 8-23 | 330 | 263 | 80 | |
200 | 550 | 335 | 295 | 265 | 26-3 | 12-23 | 385 | 293 | 95 | |
250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | 455 | 330 | 175 | |
300 | 750 | 460 | 410 | 375 | 30-4 | 12-25 | 515 | 382 | 260 | |
350 | 850 | 520 | 470 | 435 | 34--3 | 16-25 | 545 | 430 | 360 | |
400 | 950 | 580 | 525 | 485 | 36-4 | 16-30 | 600 | 480 | 496 | |
500 | 1150 | 705 | 650 | 608 | 44--4 | 20-34 | 730 | 560 | 588 | |

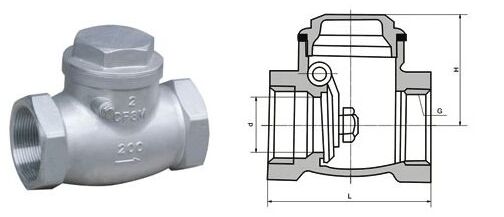

內螺紋連接止回閥H14W結構圖:
訂貨流程：
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料
